CO濃度調整
問い合わせの多かったJA71.11.12.,JB31のCOガス濃度調整法を
載せてみました。ユーザー車検にチャレンジされる予定の方はチェック

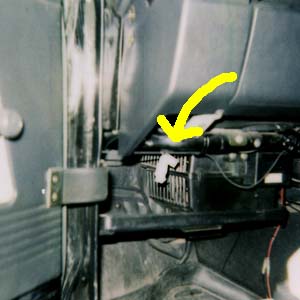

しておいたほうがいいかも。CO調整用プラグは室内助手席前のインパネ
の裏側にあります。何も刺さっていない白いコネクターが2セットありますが、
2つの端子がT字型になっているのがレジスタ装着用のコネクタです。
CO調整用レジスタはスズキディーラーの部品課にて購入可能です。
ジムニーの整備解説書ではR3からR1、L3からL1までの6種類しか
載っていませんが、R4からR6、L4からL6もありますのでもし必要なら
ご使用ください。Rはリッチということで数字が大きくなるほどCOが濃くなります。
逆にLはリーンで数字が大きくなるほどCOを薄くします。
基本燃調に影響させるようなので混合ガスを濃くしたり薄くしたりするわけです。
(他の用途に応用できそうですね 笑)
ただしJA22以降はO2センサーを採用しているため
このコネクターは使用できません。
番号
|
スズキ品番
|
抵抗値
|
価格
|
R6
|
33936-80710
|
12Kオーム
|
\510
|
R5
|
33935-80710
|
6.2Kオーム
|
\510
|
R4
|
33934-80710
|
3.6Kオーム
|
\510
|
R3
|
33931-80710
|
2.2Kオーム
|
\510
|
R2
|
33930-80710
|
1.5Kオーム
|
\510
|
R1
|
33929-80710
|
1Kオーム
|
\510
|
L1
|
33928-80710
|
680オーム
|
\510
|
L2
|
33927-80710
|
430オーム
|
\510
|
L3
|
33926-80710
|
270オーム
|
\510
|
L4
|
33932-80710
|
160オーム
|
\510
|
L5
|
33933-80710
|
82オーム
|
\510
|
L6
|
33937-80710
|
0オーム(直結)
|
\510
|
